Модель автомобиля ГАЗ-М-20 «Победа» (№14): Передняя часть двигателя

В 14-ом номере журнала находятся последние детали необходимые для окончательной сборки двигателя модели автомобиля М20 «Победа».

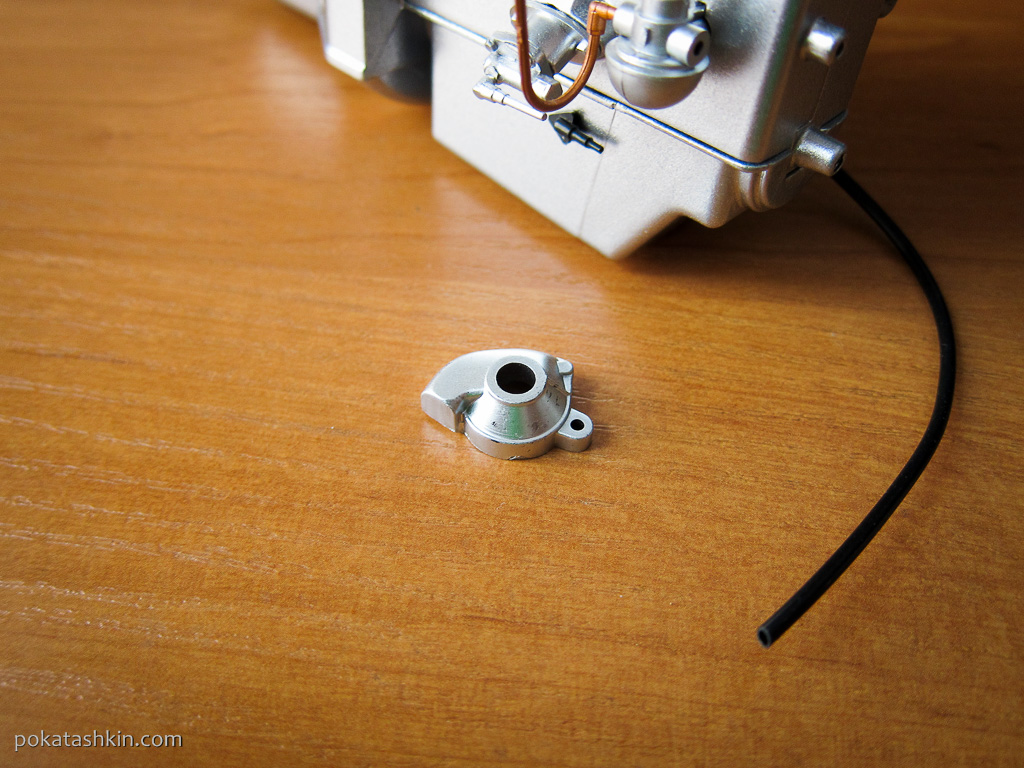

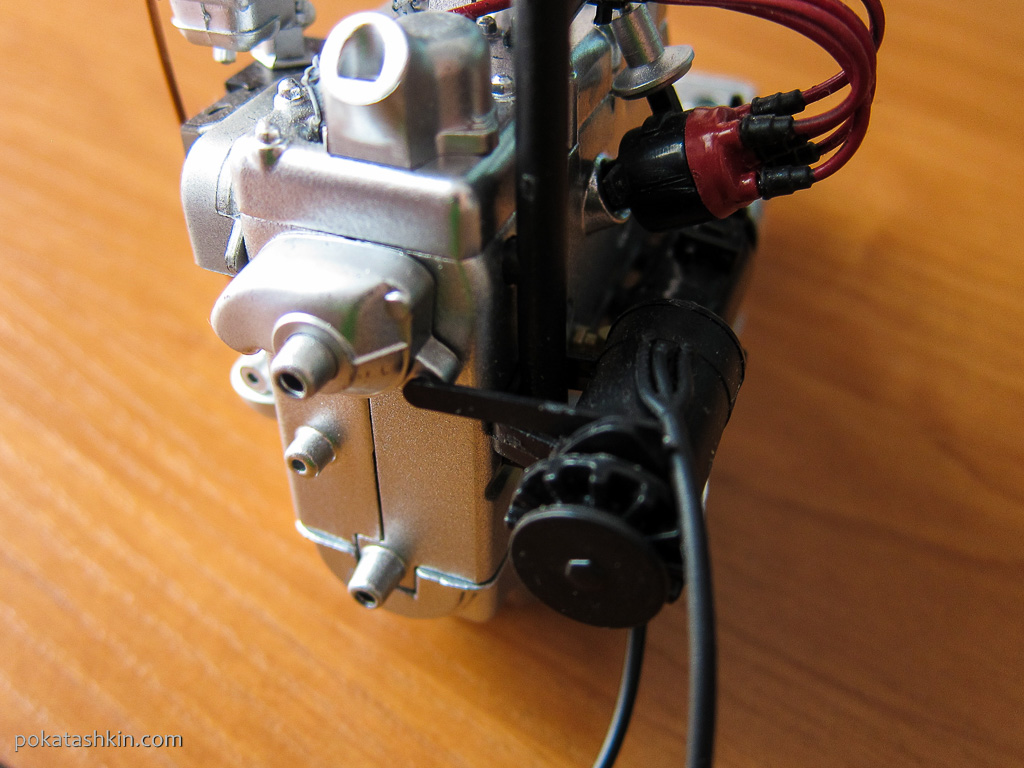

Сборку начинаем с установки водяного насоса:

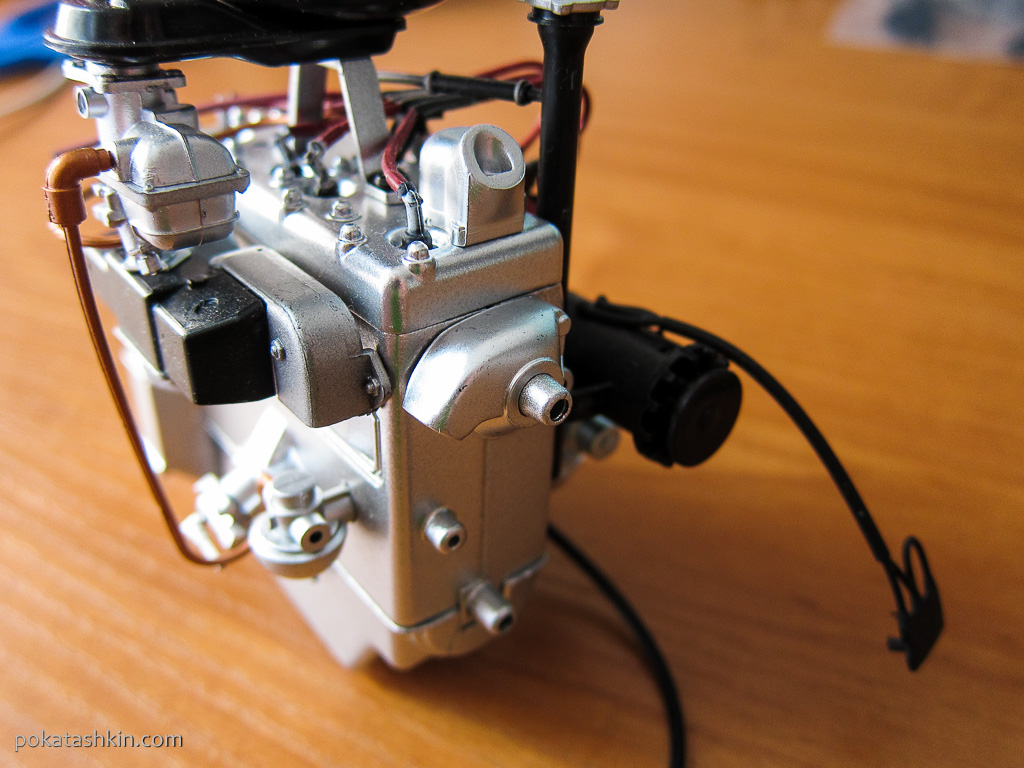

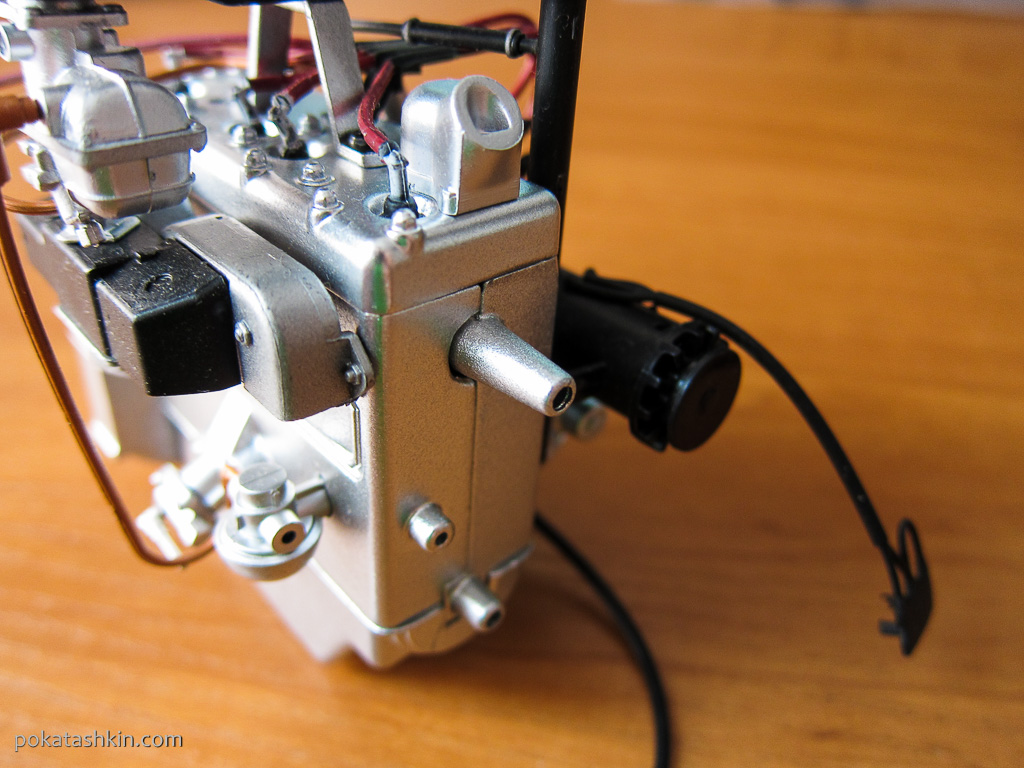

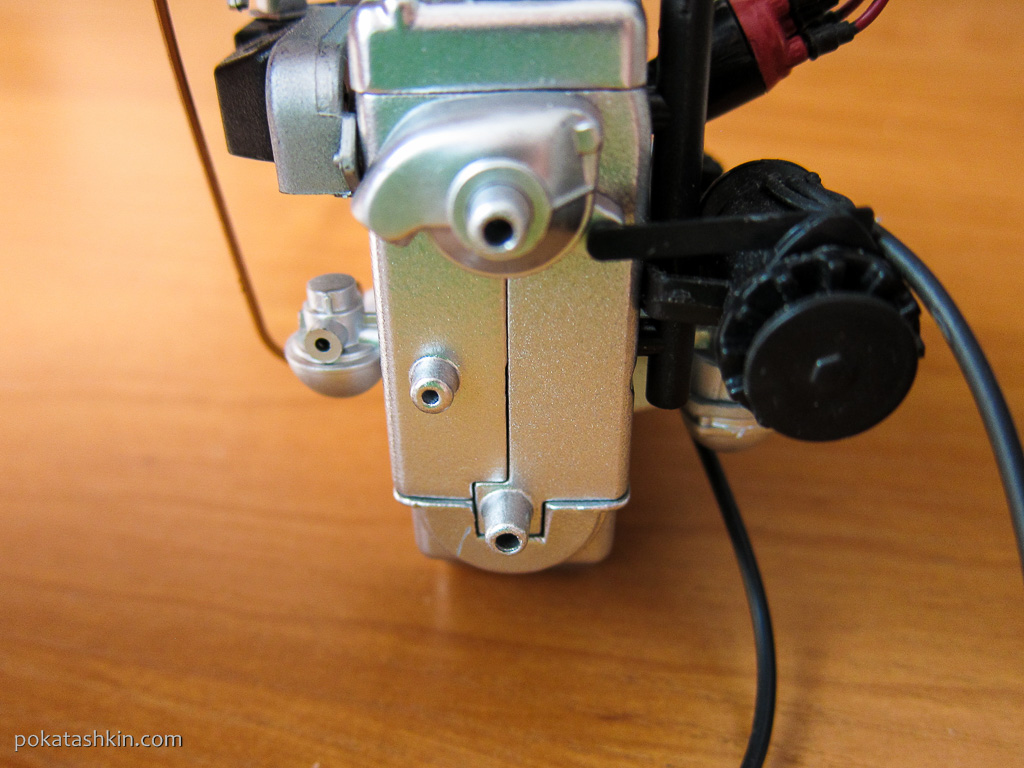

Надеваем его на вал, расположенный в передней части двигателя:

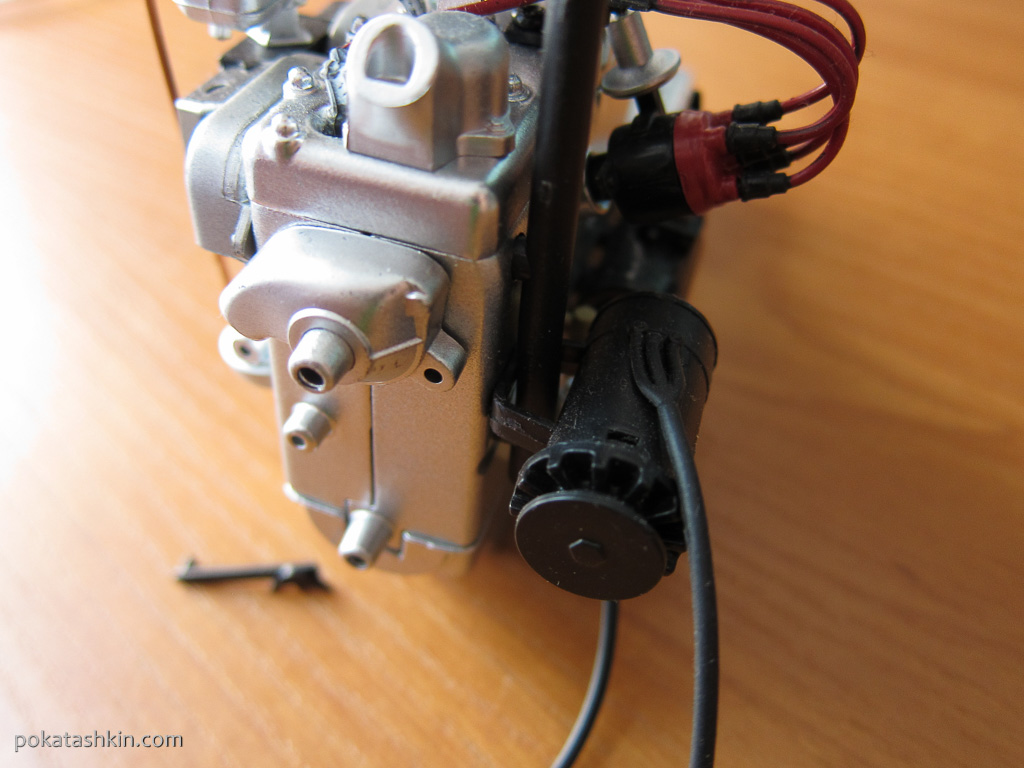

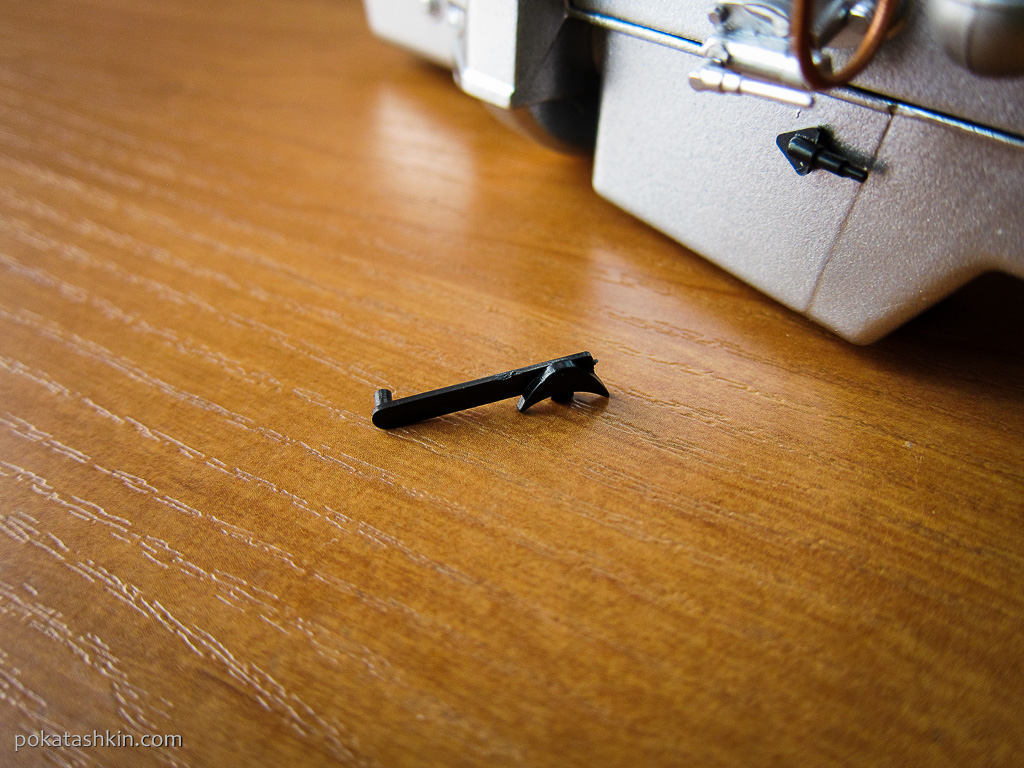

Теперь устанавливаем планку крепления кронштейна генератора:

Ее необходимо поместить одним концом в отверстие на корпусе водяного насоса, а другим — в паз на корпусе генератора:

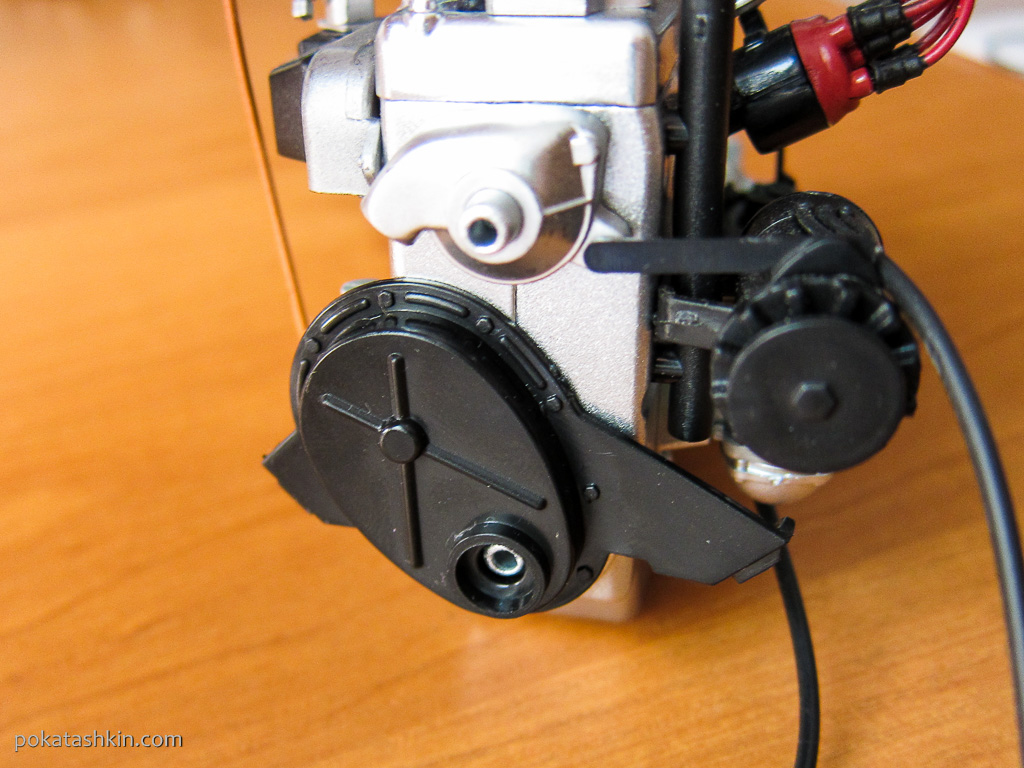

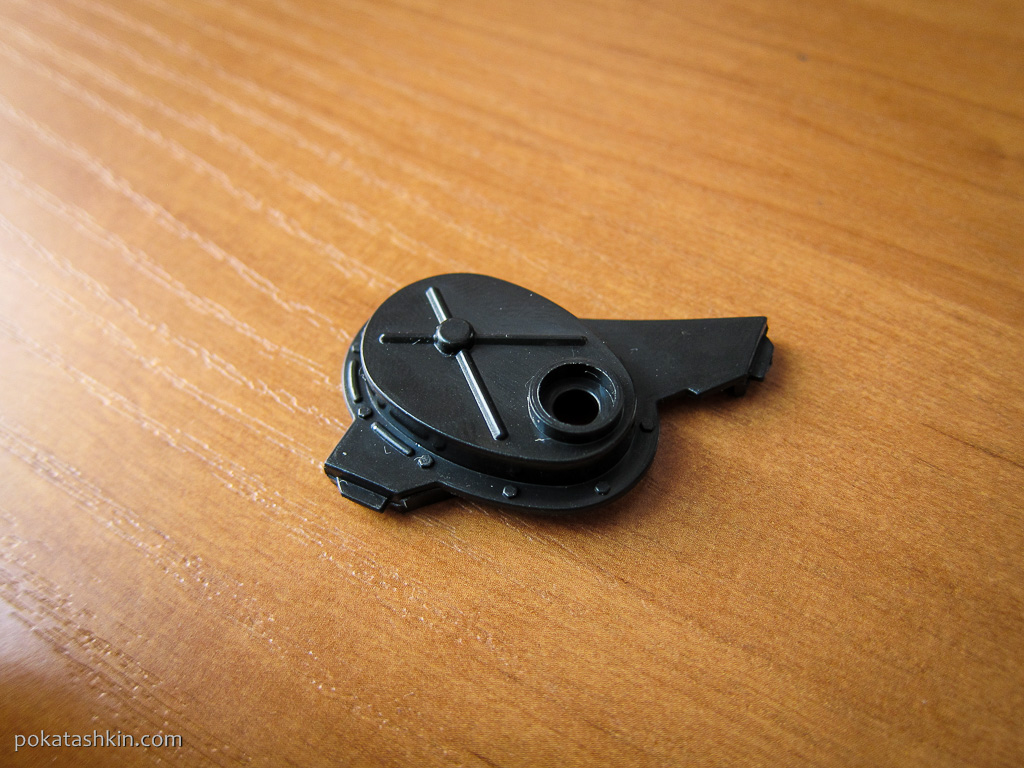

Устанавливаем крышку распределительных шестерен на передней плоскости двигателя таким образом, чтобы лапы кронштейна крепления были обращены вниз:

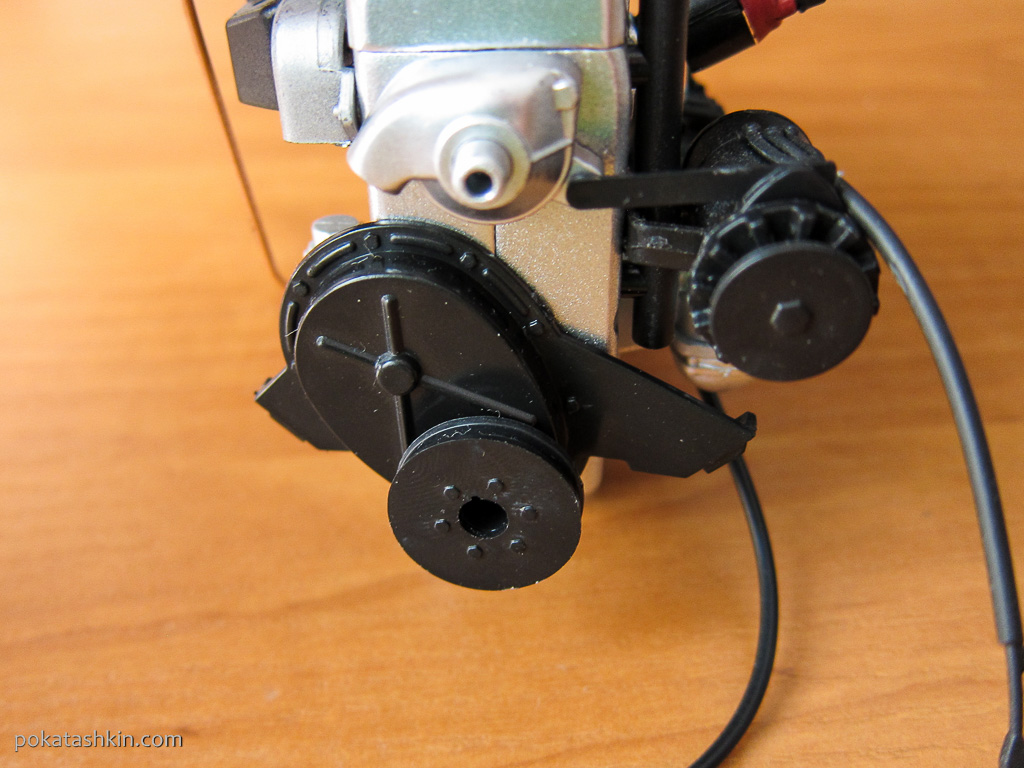

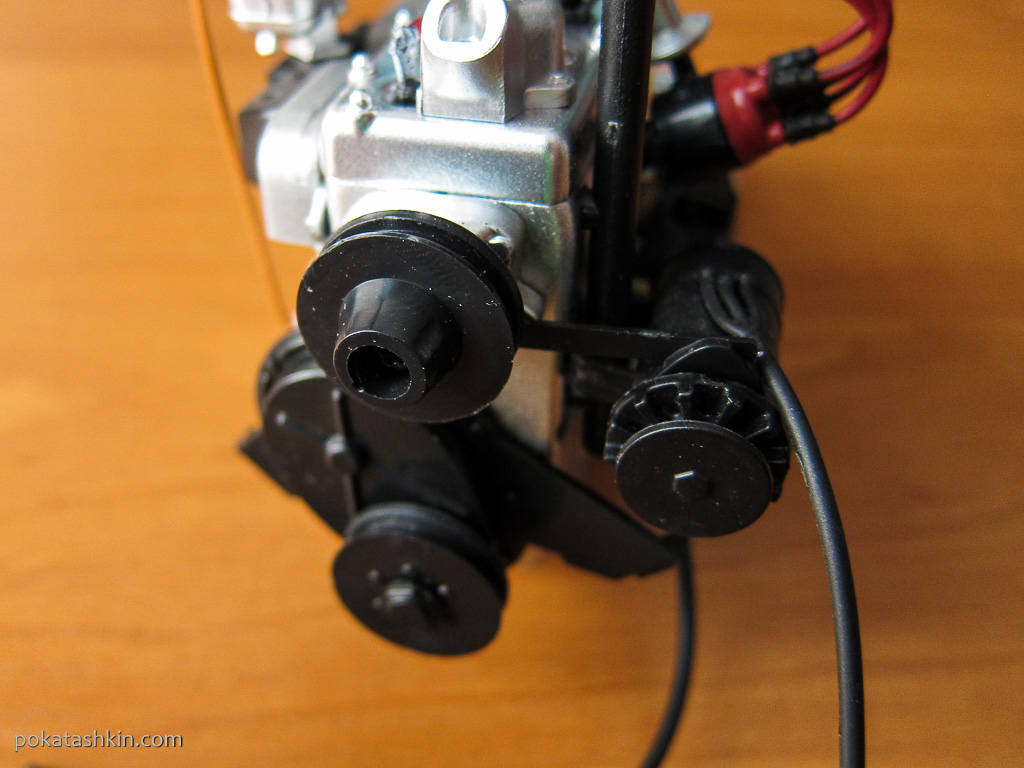

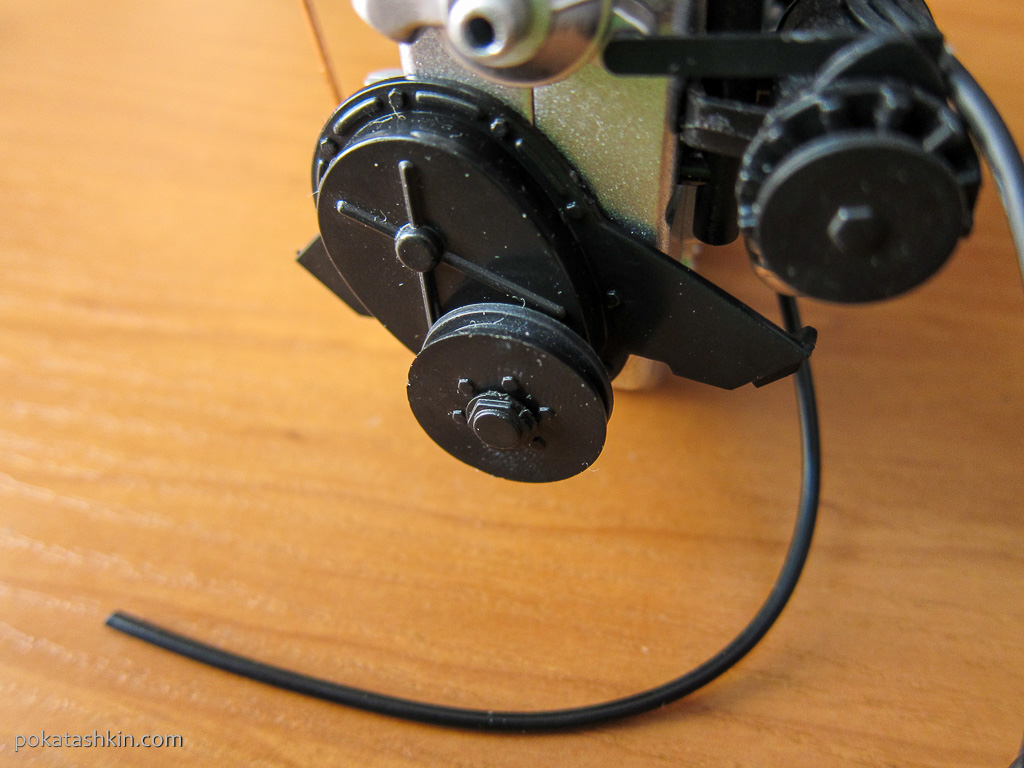

Шкив коленчатого вала помещаем в отверстие на крышке распределительных шестерен и закрепляем его винтом 2,3х5:

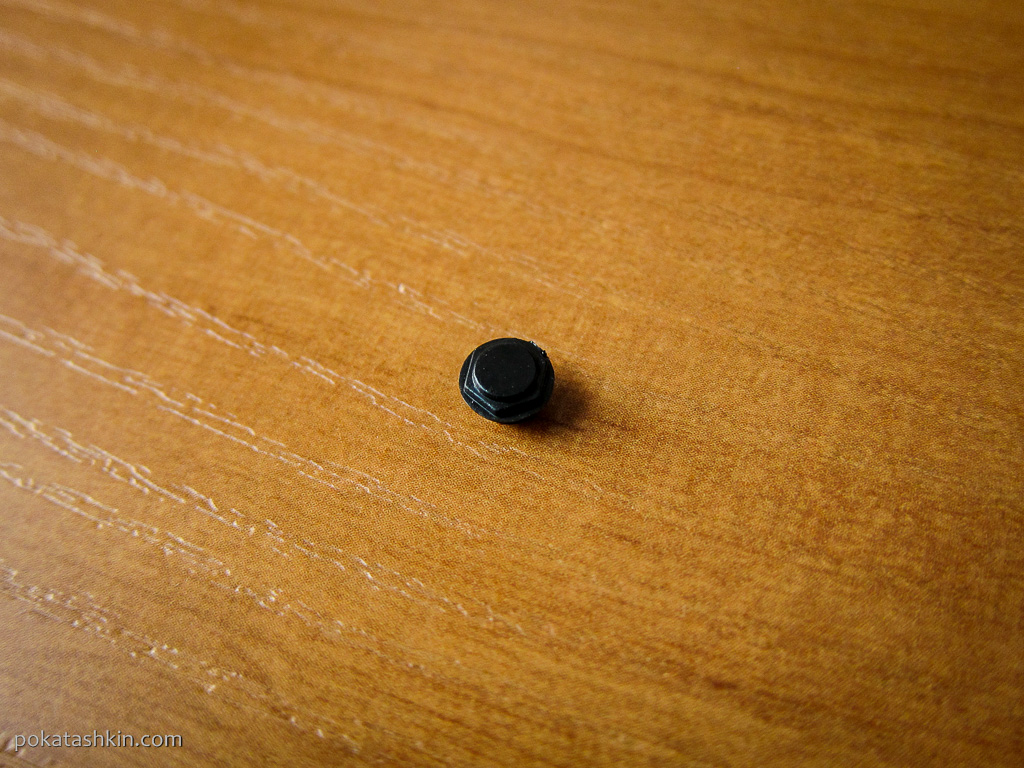

Отверстие на шкиве коленчатого вала надо заглушить деталью храповика коленчатого вала:

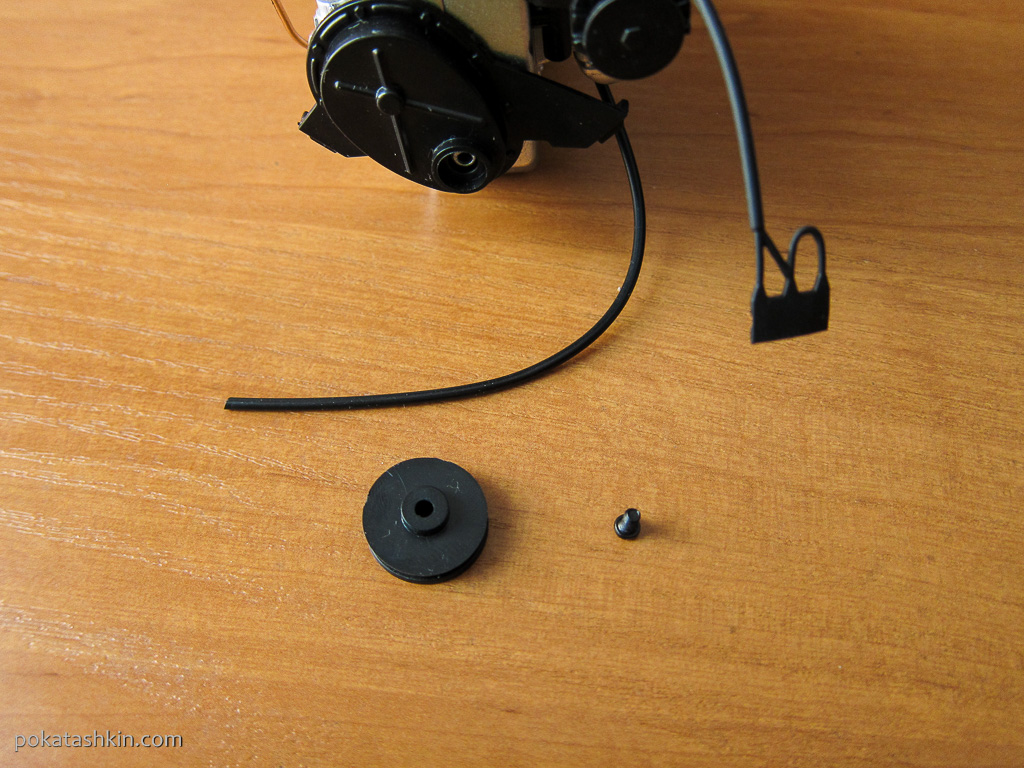

Теперь можно перейти к установке шкива вентилятора:

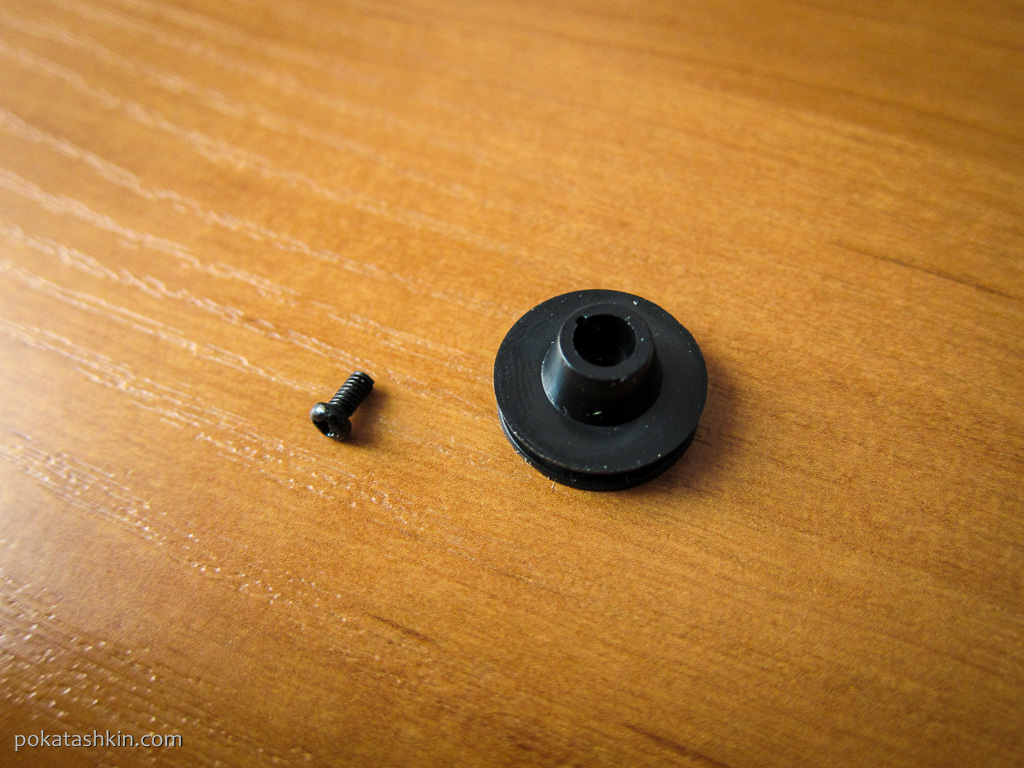

Его надеваем на вал поверх корпуса водяного насоса, фиксируем винтом 2,3х5:

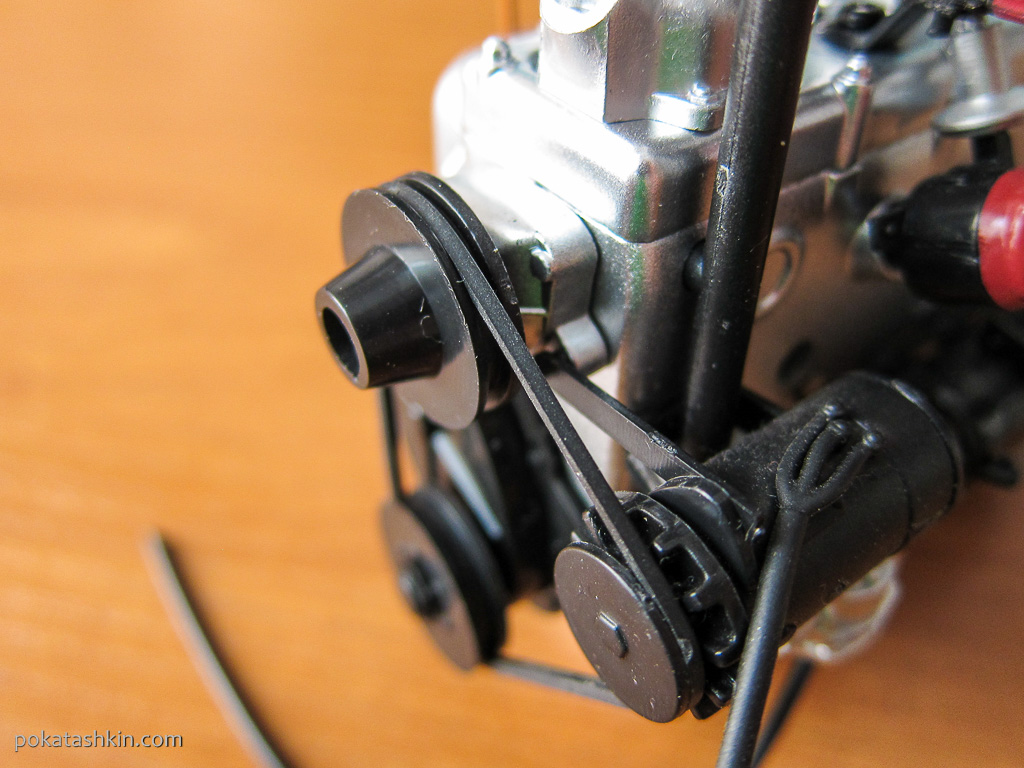

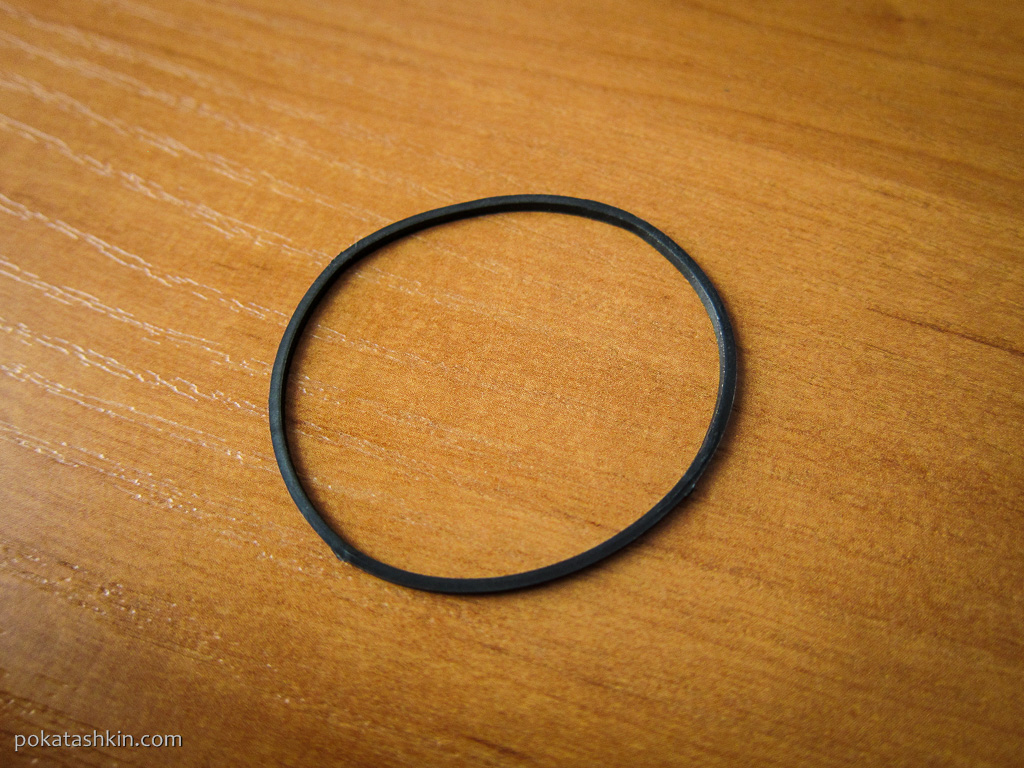

Ремень привода вентилятора натягивается вокруг шкивов коленчатого вала, вентилятора и генератора:

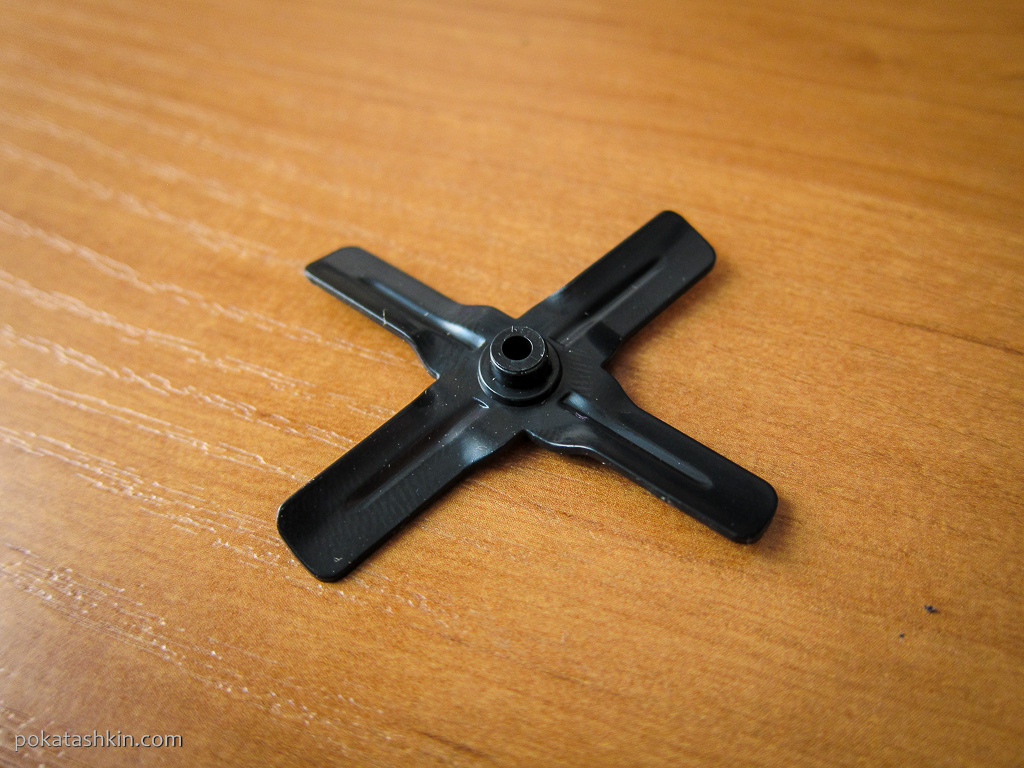

Осталось поместить вентилятор в отверстие верхнего шкива:

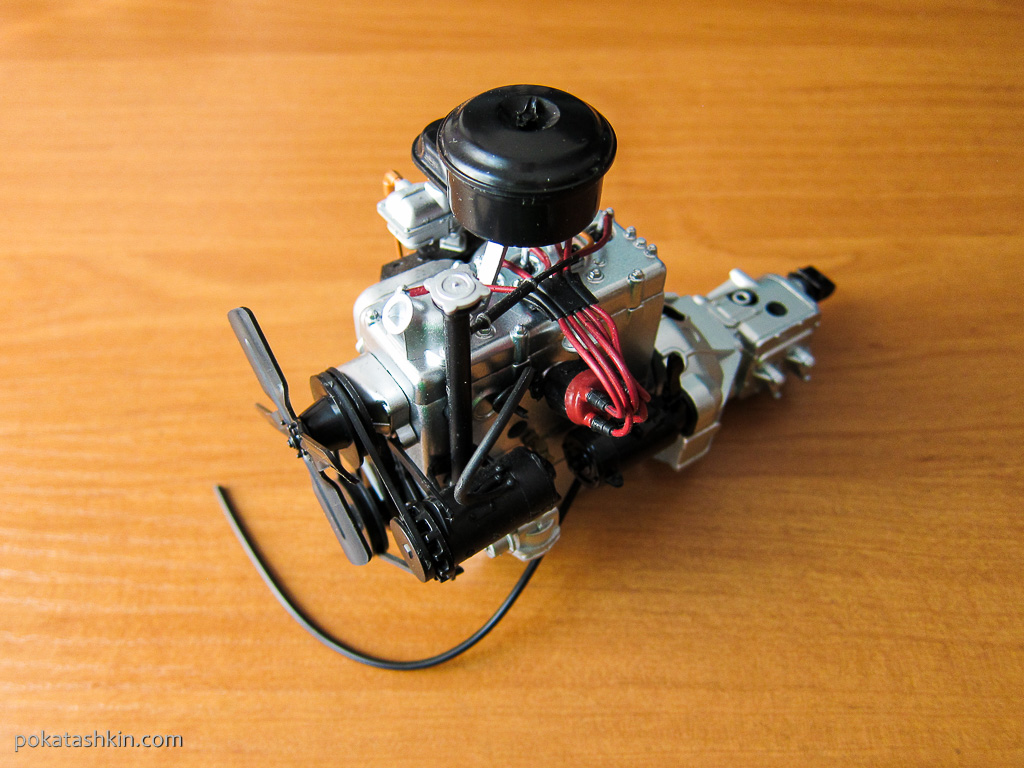

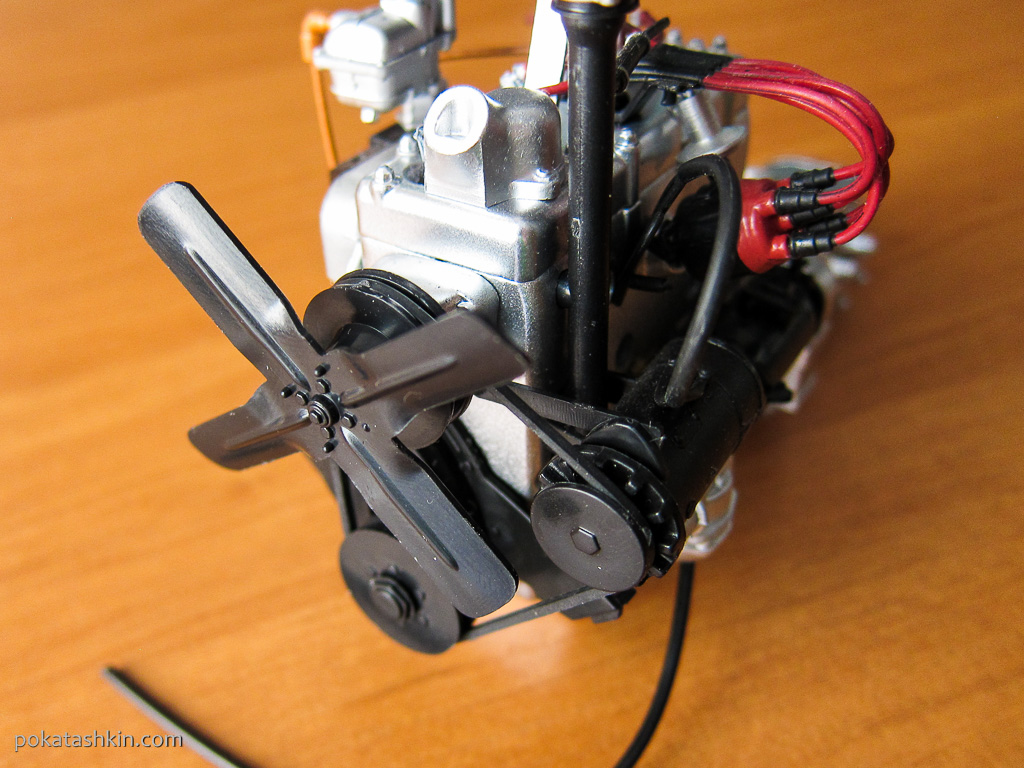

Результат выглядит так:

Благодаря ремню привода вентилятора, все три детали вращаются синхронно. Круто :)

Двигатель собран, в следующем номере — детали левого брызговика.
