Модель автомобиля ГАЗ-М-20 «Победа» (№30): Установка перегородки моторного отсека

После долгого перерыва наконец-то выкладываю результат работы: монтаж перегородки моторного отсека на шасси модели автомобиля ГАЗ-М20 «Победа» (выпуск №30).

Модель автомобиля М20 «Победа» (№30): Установка перегородки моторного отсека

Рессоры и щиты заднего тормоза из этого выпуска журнала в этот раз нам не понадобятся. А понадобятся нам детали из 27-го выпуска: шланг соединительный с краном, кронштейн, тяга и тросик управления карбюратором, винт 1,7х3 с прессшайбой и два винта 2,6х5.

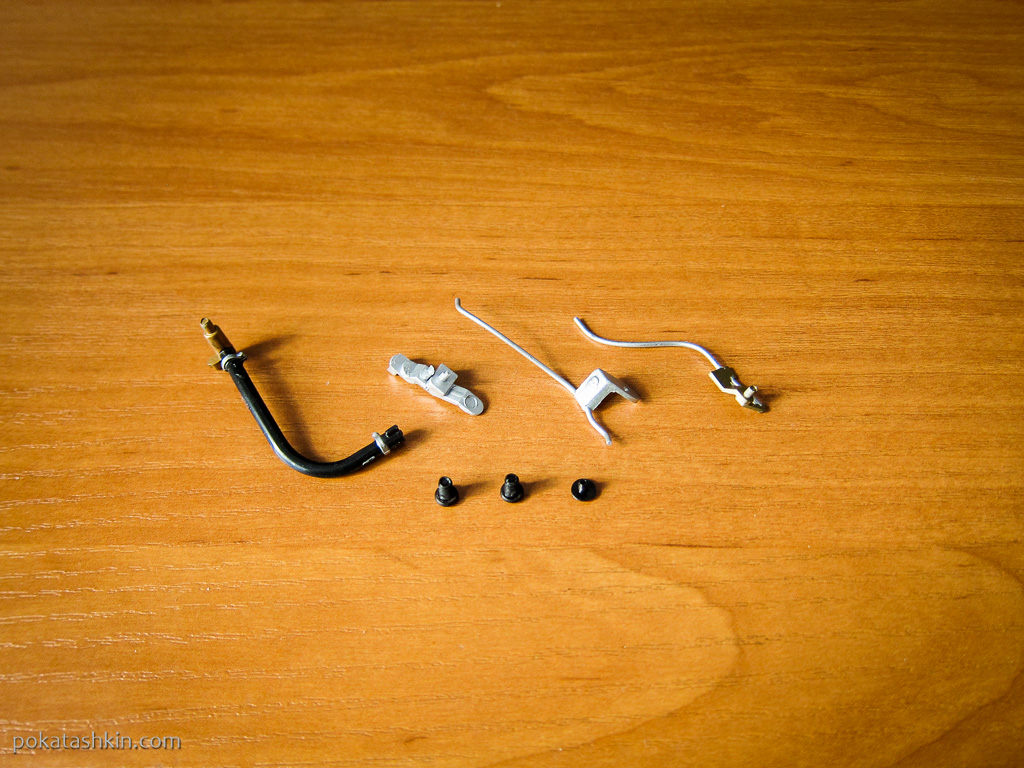

Детали из 27-го выпуска

Начинаем с тяги и тросика ручного газа.

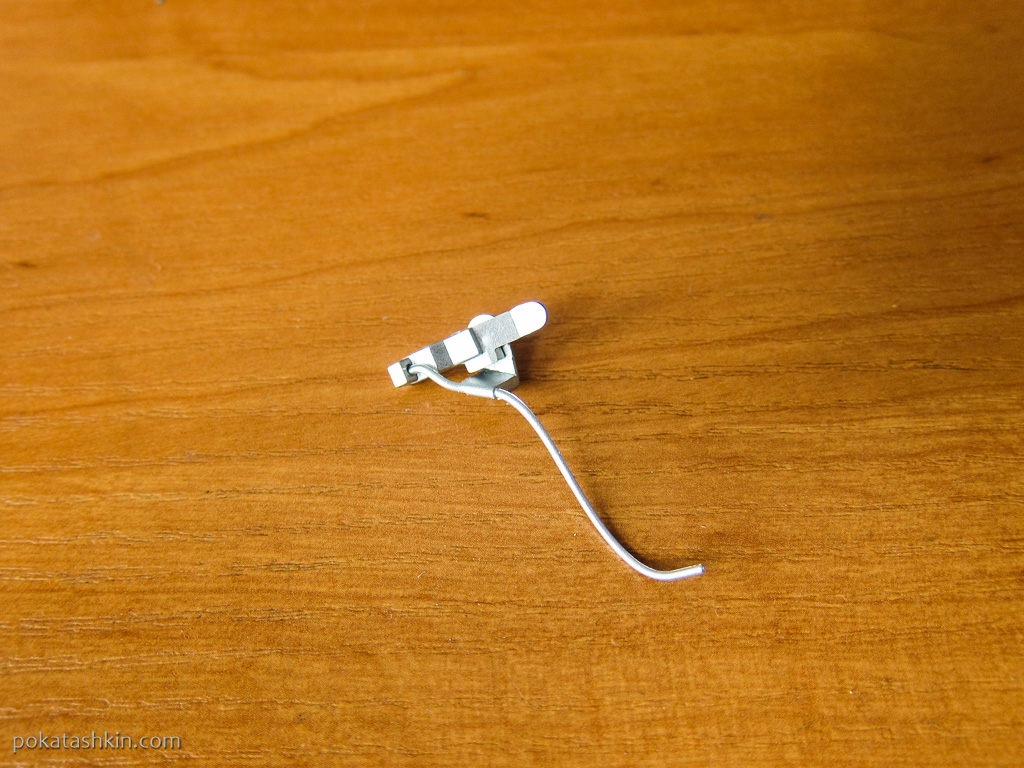

Тяга и тросик ручного газа

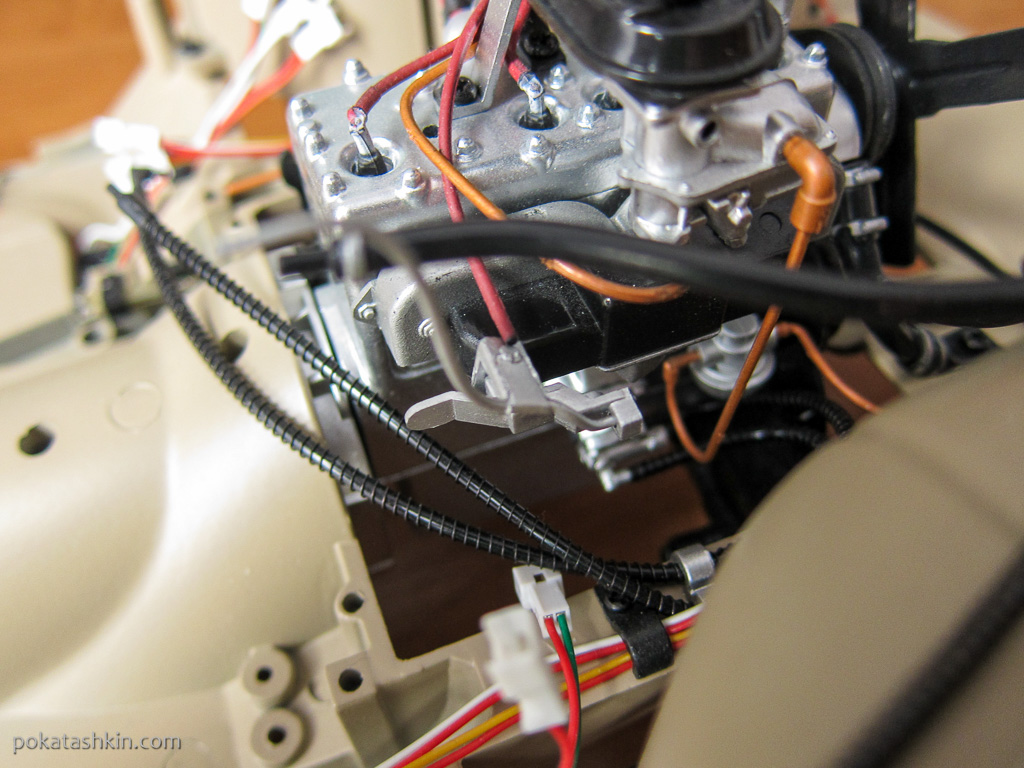

Вставляем тросик ручного газа в отверстие кронштейна оболочки тяги ручного управления дроссельной заслонкой.

Тяга и тросик ручного газа в сборе

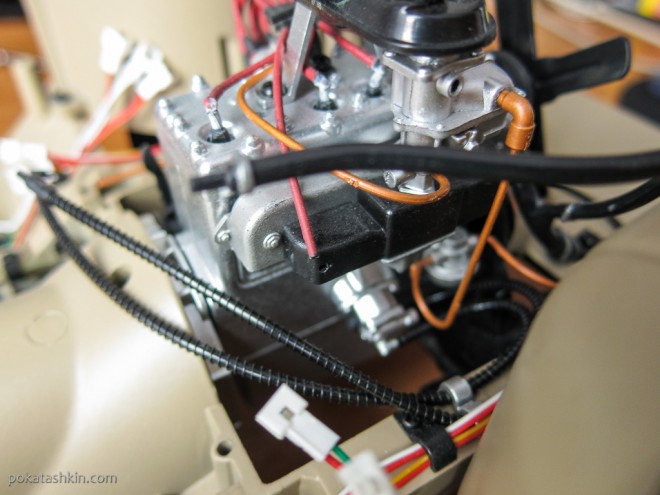

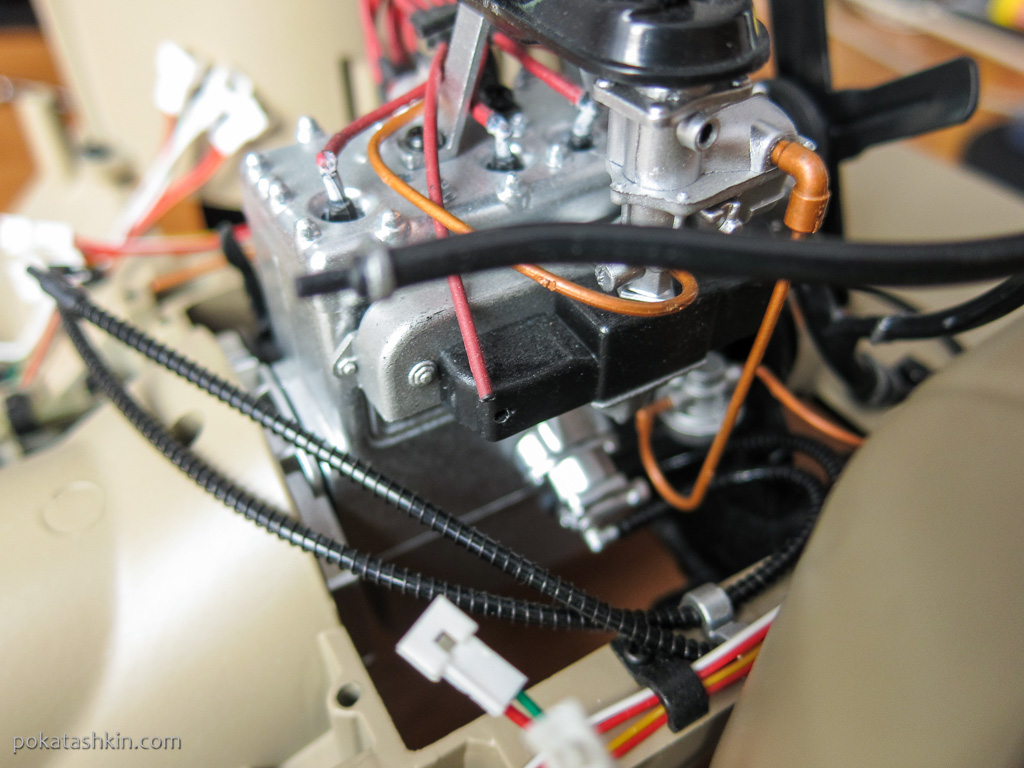

Собранную деталь надо установить на впускном коллекторе двигателя (в отверстие на горизонтальной чёрной штуке). Для надёжности можно приклеить деталь.

Установка тяги и тросика ручного газа

Готово!

Тяга и тросик ручного газа

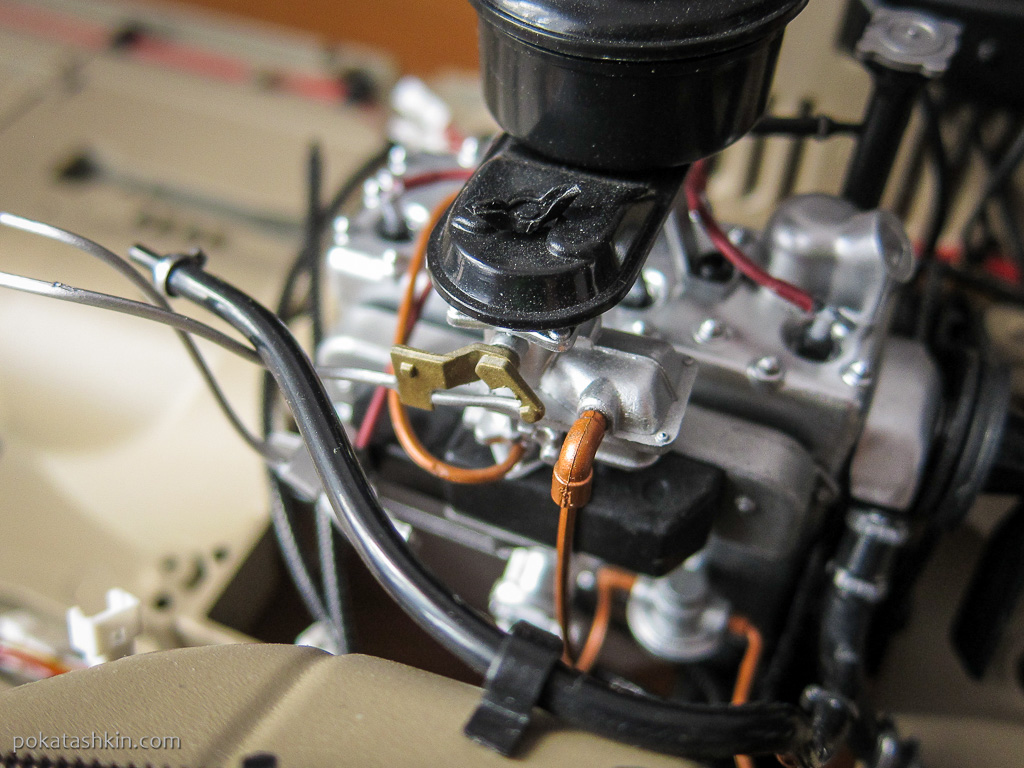

Теперь устанавливаем тягу воздушной заслонки в отверстии на корпусе карбюратора. Установленная тяга должна быть обращена в сторону перегородки моторного отсека. Тягу так же можно приклеить для надёжности.

Тяга воздушной заслонки

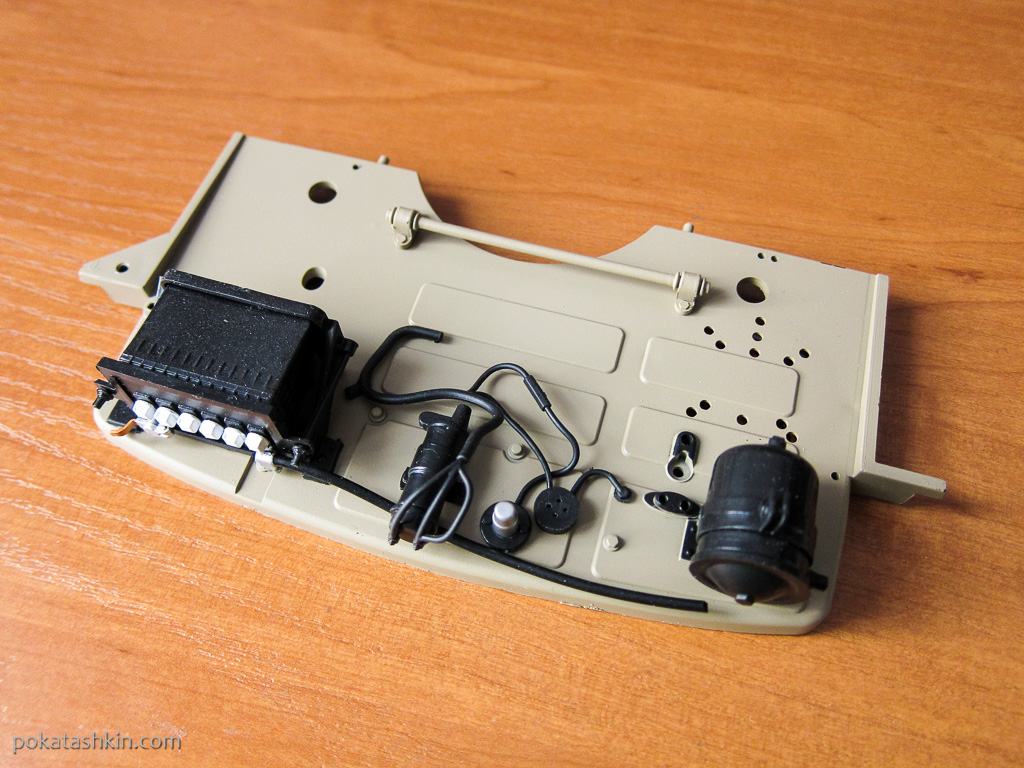

Достаём собранную перегородку моторного отсека.

Перегородка моторного отсека

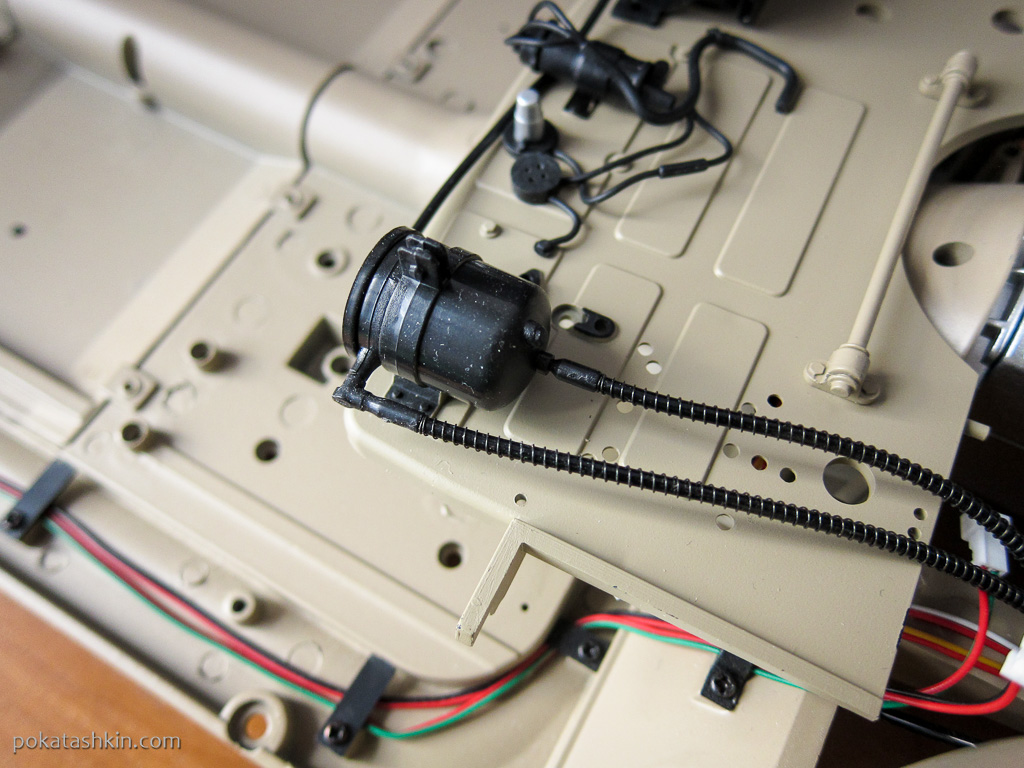

Подсоединяем впускной и выпускной шланги к масляному фильтру.

Установка перегородки моторного отсека

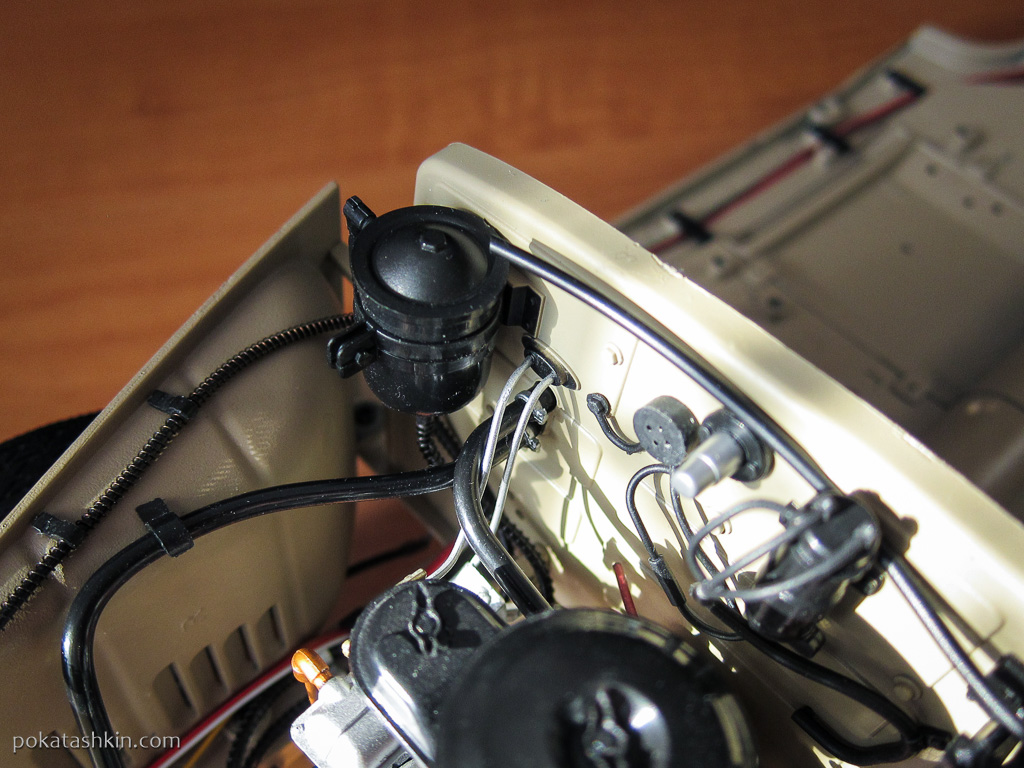

На головку блока двигателя устанавливаем соединительный шланг с краном. Кран должен располагаться вертикально, а его свободный конец — подходить к перегородке моторного отсека.

Установка перегородки моторного отсека

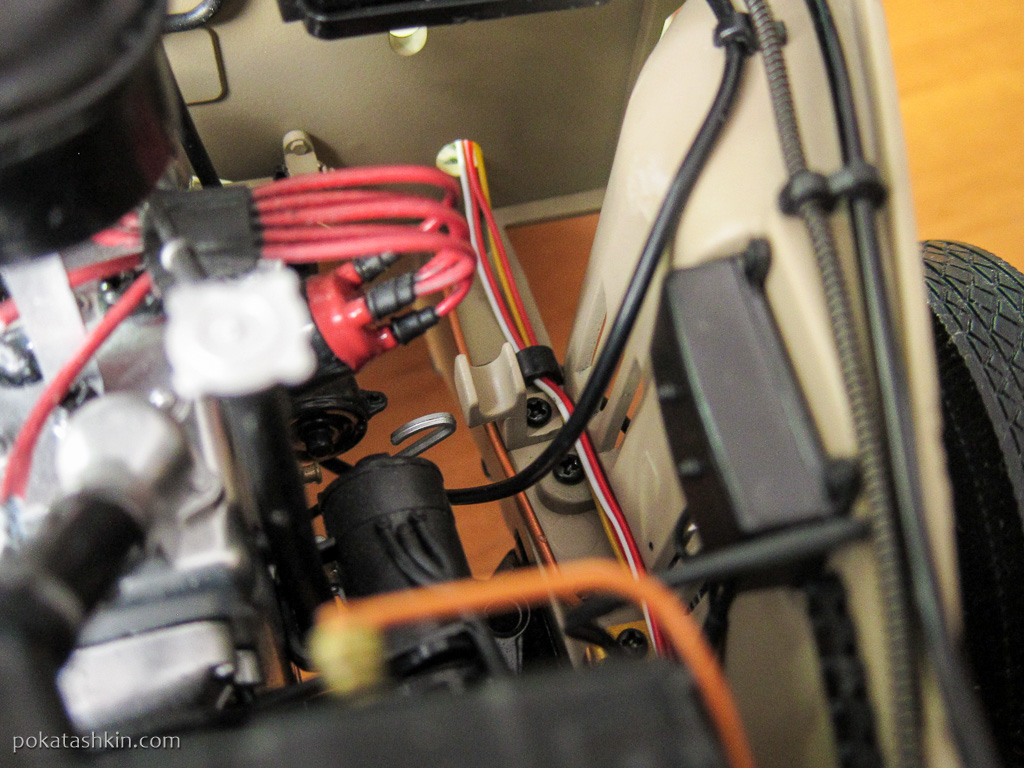

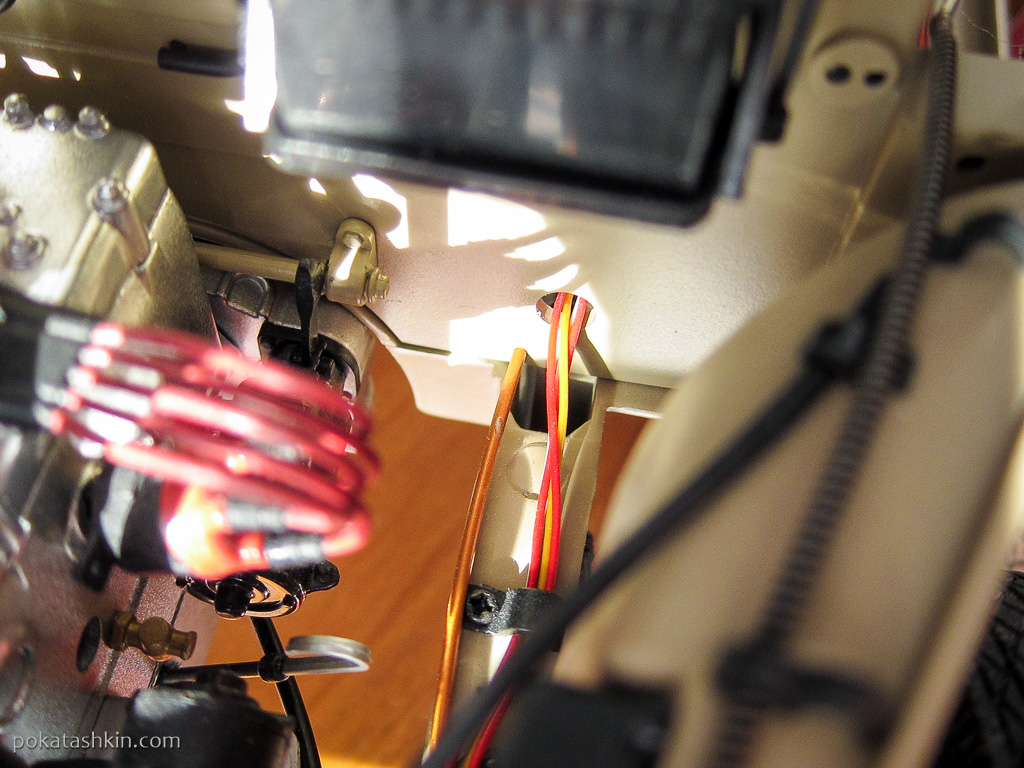

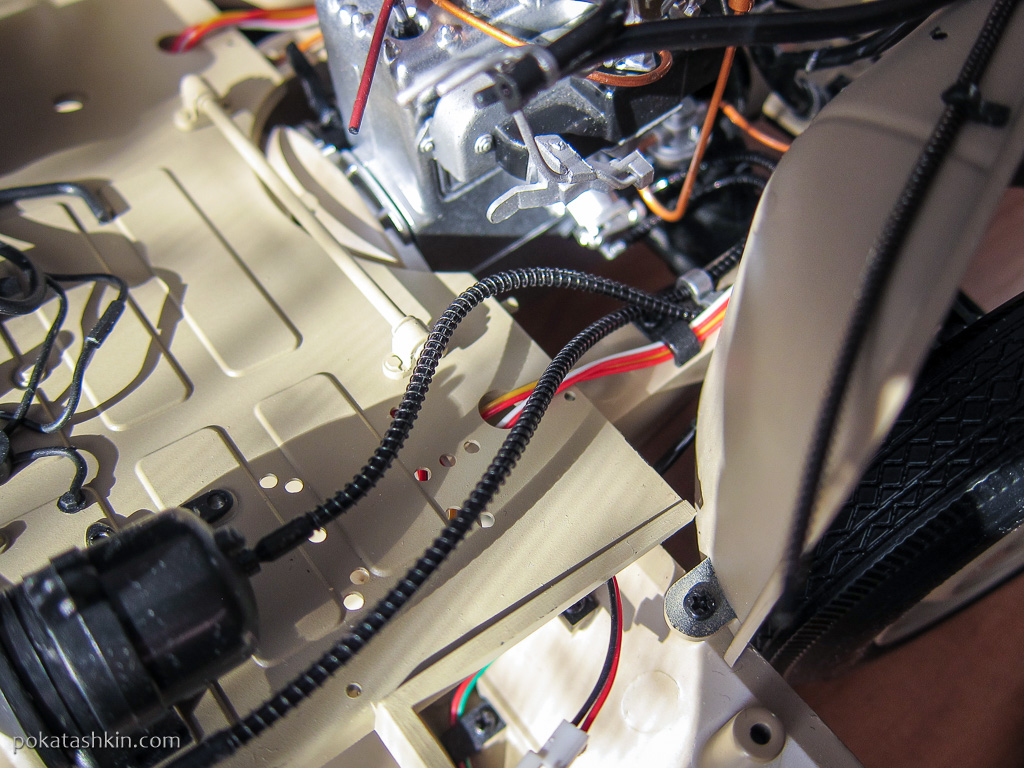

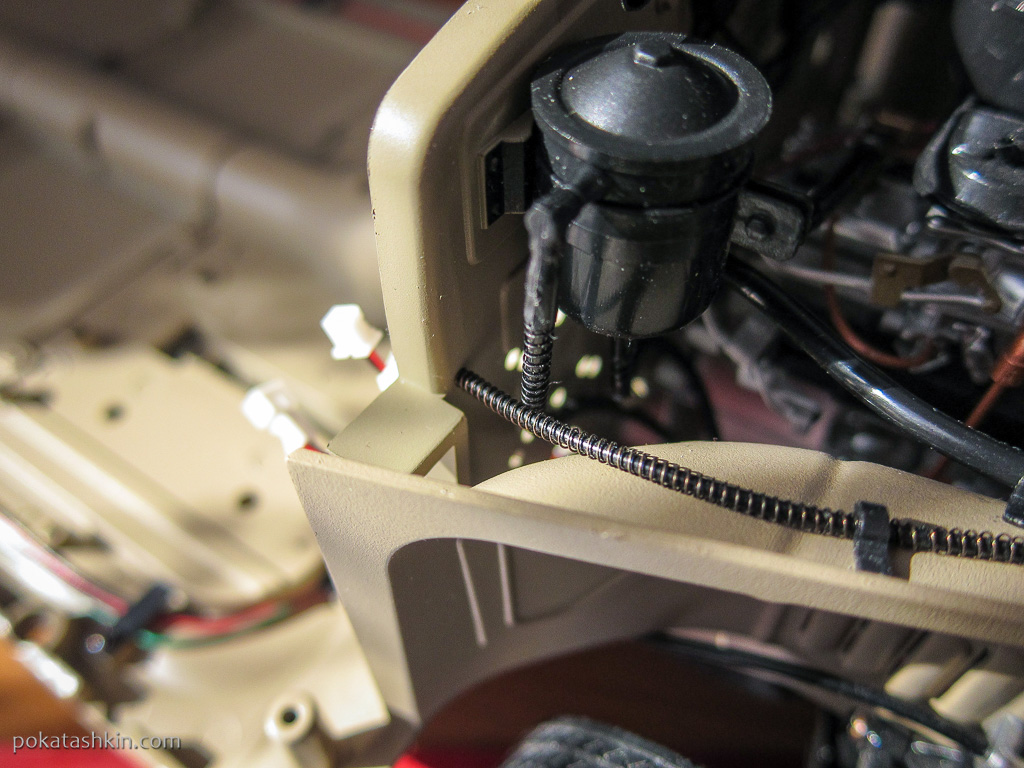

Протаскиваем провода через отверстия в левой и правой нижней части перегородки.

Установка перегородки моторного отсека

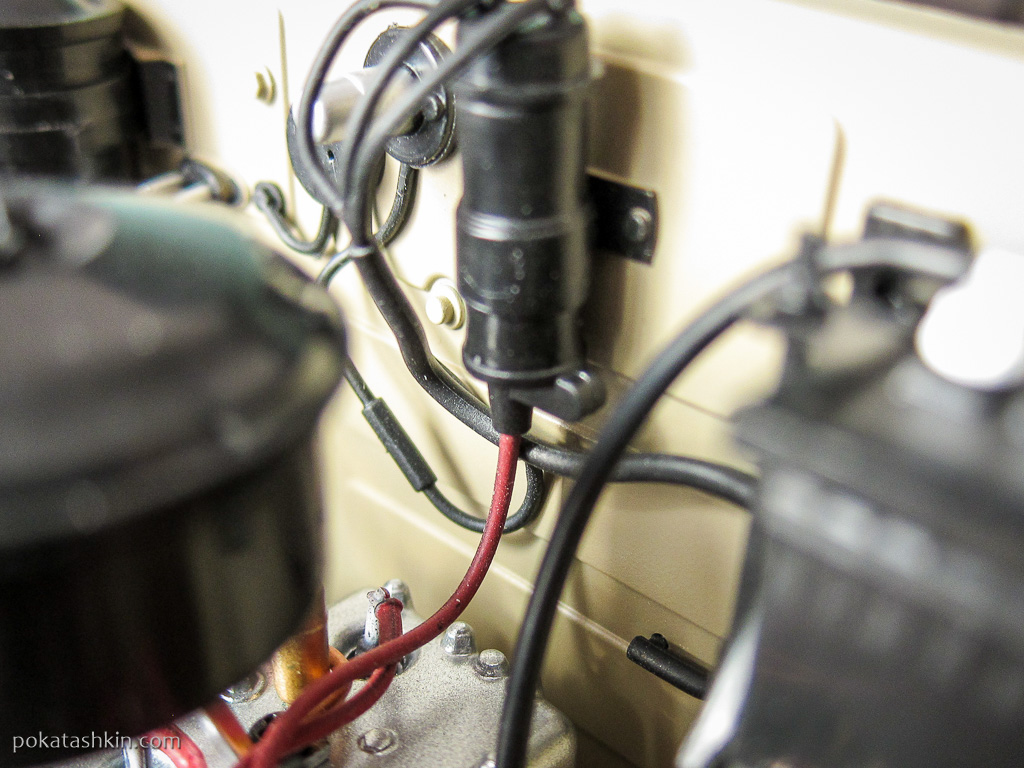

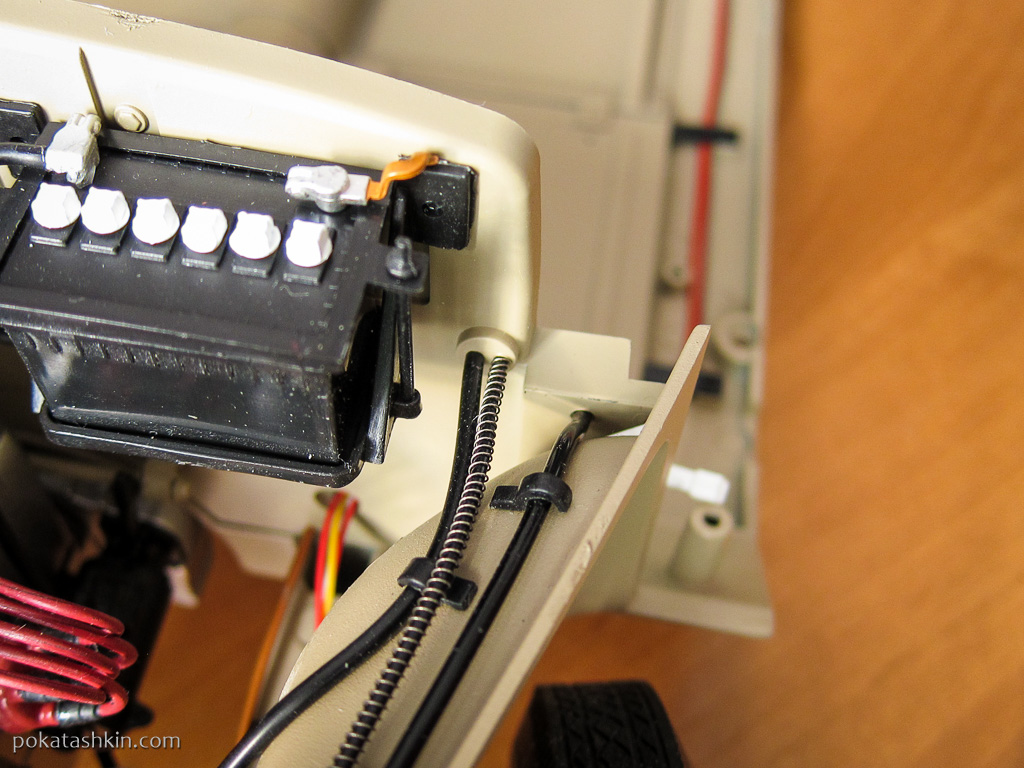

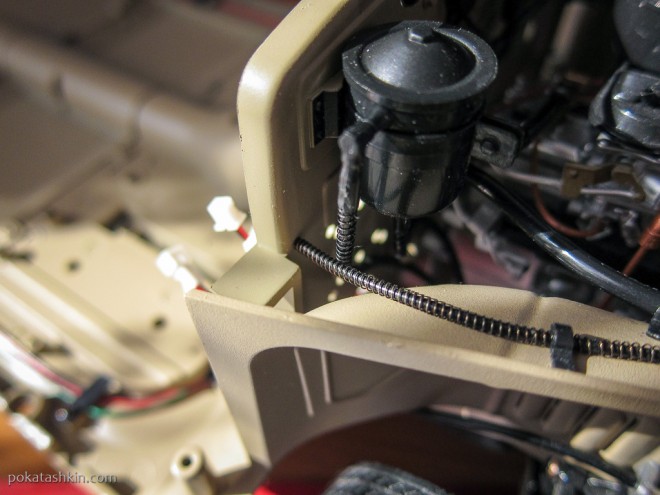

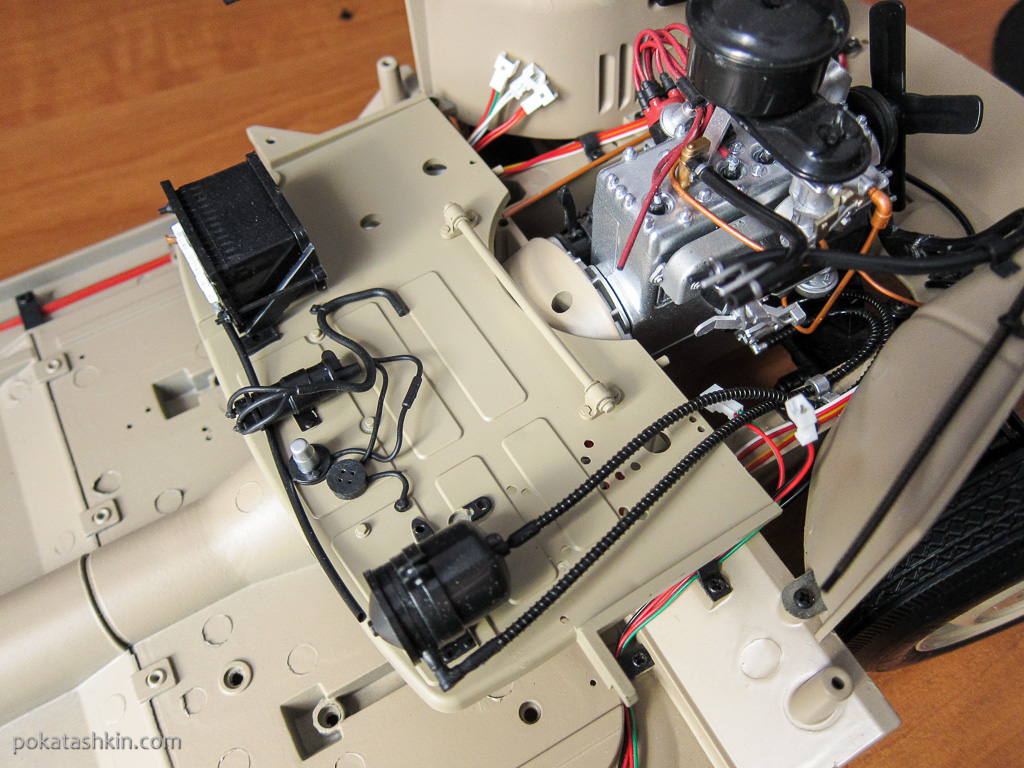

Устанавливаем перегородку вертикально. Для удобства монтажа наживляем два винта 2,6х5, но окончательно не прикручиваем перегородку. Теперь можно зафиксировать в её отверстиях необходимые детали со стороны моторного отсека:

Установка перегородки моторного отсека Установка перегородки моторного отсека Установка перегородки моторного отсека Установка перегородки моторного отсека Установка перегородки моторного отсека

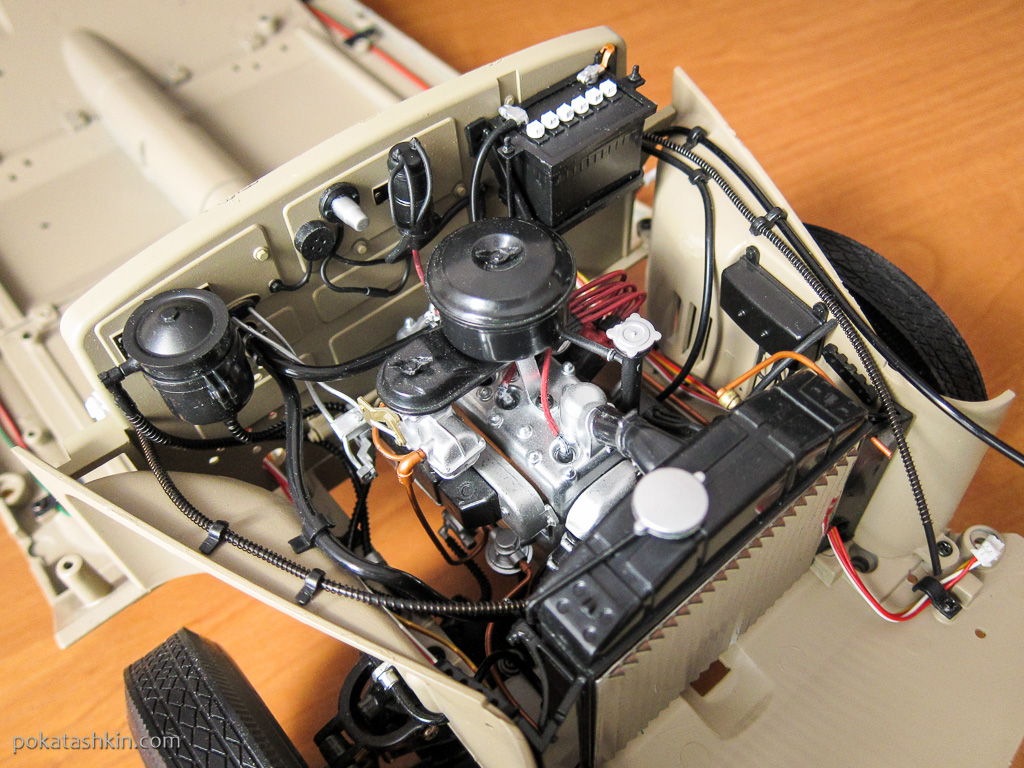

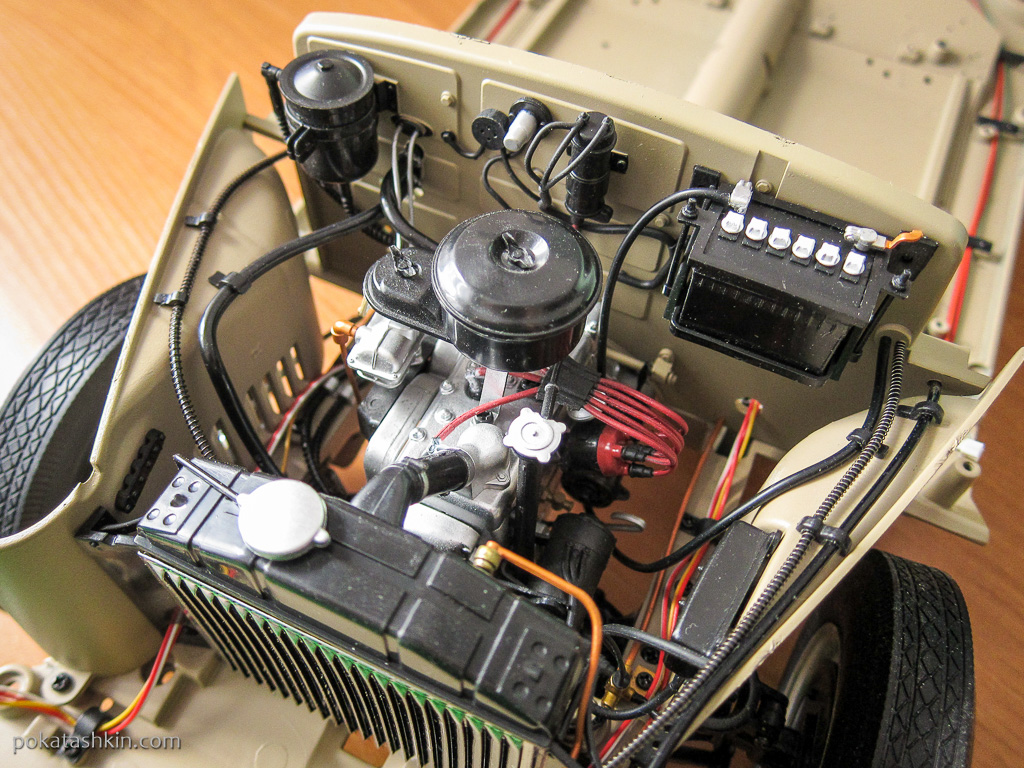

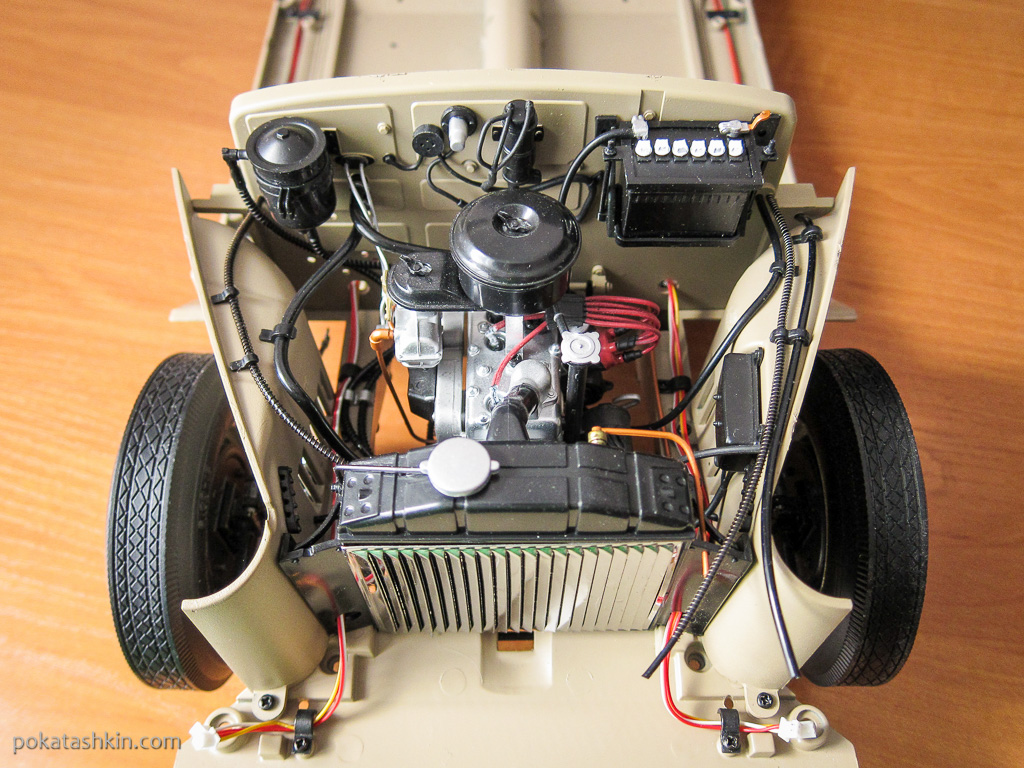

Закручиваем винты, крепящие перегородку моторного отсека. Дело сделано!

Установка перегородки моторного отсека Установка перегородки моторного отсека Установка перегородки моторного отсека

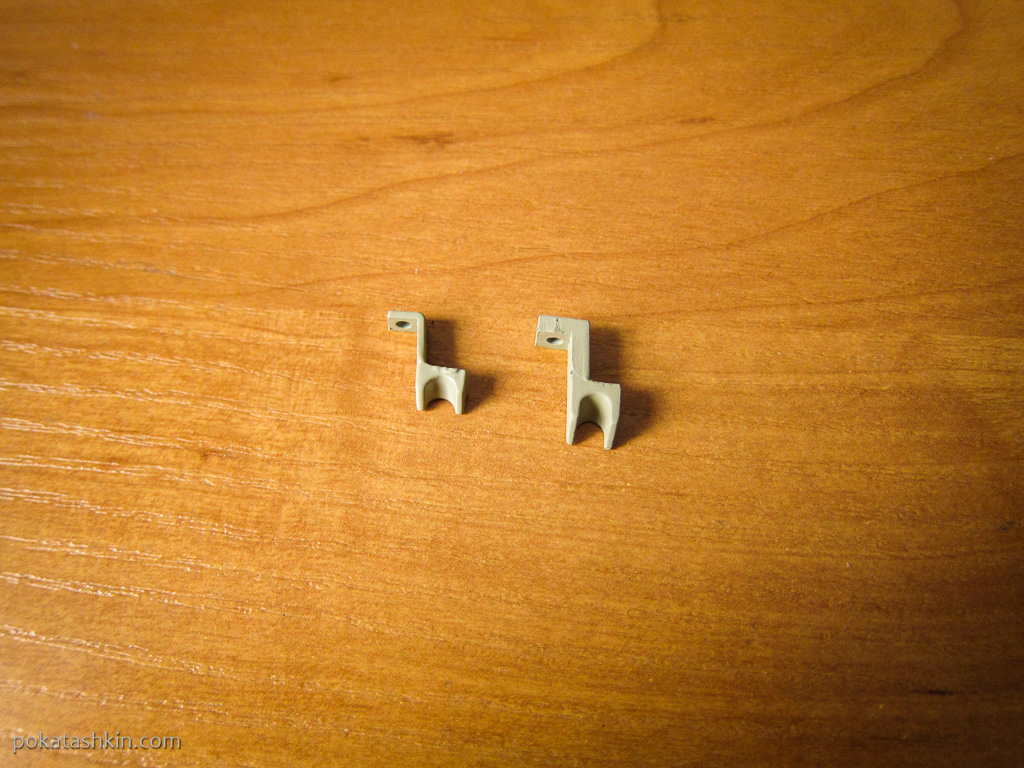

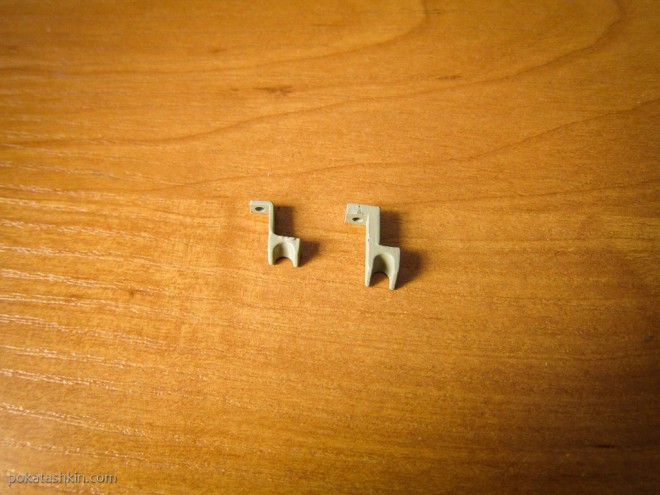

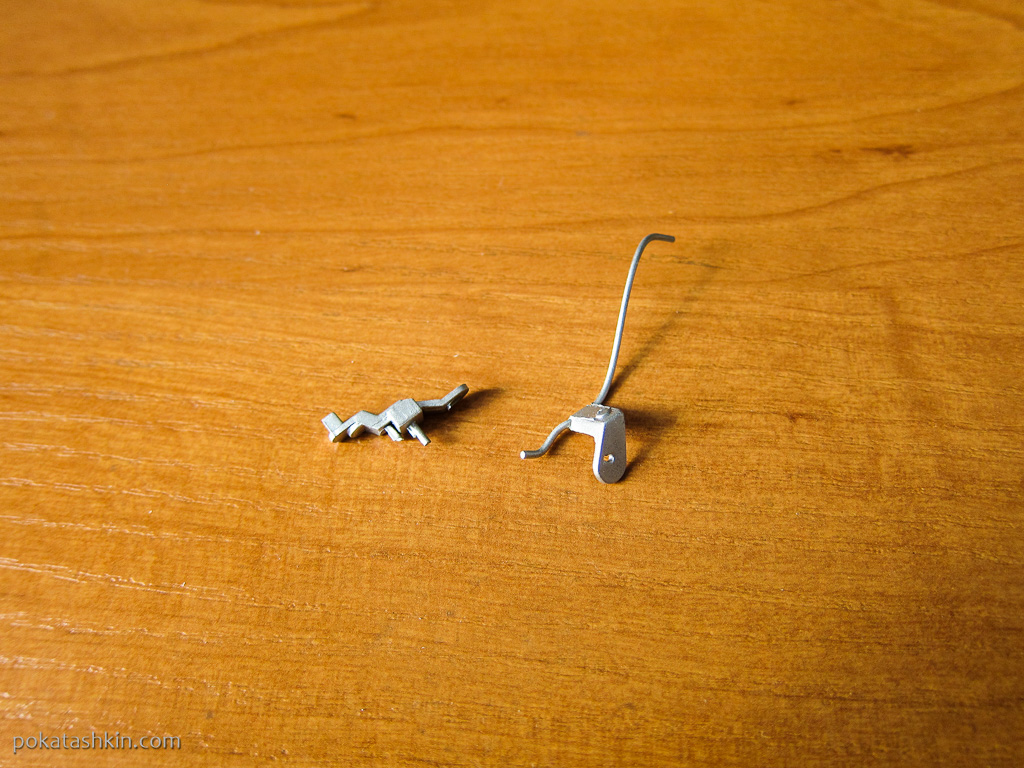

В последний момент обнаружил на картинке в журнале установленный кронштейн рулевого вала. В 21-ом выпуске была вложена неправильная деталь (слева), замену (справа) положили лишь в 25-ый выпуск . Честно говоря, я про неё забыл… Пришлось найти.

Кронштейн рулевого вала

Помучался, но таки прикрутил кронштейн. Так что имейте ввиду: проще это сделать на более раннем этапе.

Установленный кронштейн рулевого вала

В следующем выпуске находится очередное колесо…

В следующем выпуске: колесо
